Page 133 - 《环境工程技术学报》2022年第5期

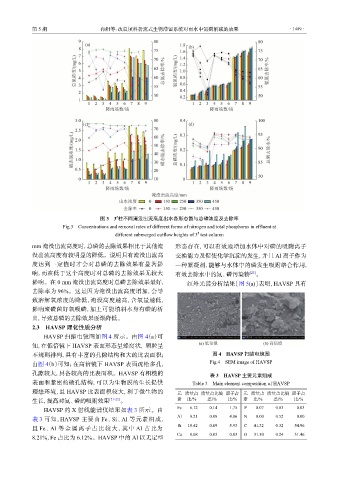

第 5 期 冉阳等：改良填料折流式生物滞留系统对雨水中氮磷削减的效果 · 1489 ·

图 3 3 柱不同淹没出流高度出水各形态氮与总磷浓度及去除率
#
Fig.3 Concentrations and removal rates of different forms of nitrogen and total phosphorus in effluent at
#
different submerged outflow heights of 3 test column

m m 淹没出流高度时，总磷的去除效果相比于其他淹 形态存在，可以有效地增加水体中对磷的吸附离子
没出流高度有较明显的降低。说明只有淹没出流高 交换能力及促使化学沉淀的发生，并 且 A 离子作为
l
度达到一定值时才会对总磷的去除效果有显著影 一种絮凝剂，能够与水体中的磷发生吸附络合作用，
响，而在低于这个高度时对总磷的去除效果无较大 有效去除水中的氮、磷污染物 。
[23]
影响。 在 0 m m 淹没出流高度时总磷去除效果最好， 红外光谱分析结果〔 图 5(a)〕表明，HAVS 具有
P
去除率 为 96%。这是因为淹没出流高度增加，会导
致溶解氧浓度的降低，淹没高度越高，含氧量越低，
影响聚磷菌好氧吸磷，加上可能填料本身有磷的析
出，导致总磷的去除效果逐渐降低。
2.3 HAVS 理化性质分析
P
HAVS 扫描电镜图如 图 4 所示。由 图 4（a）可
P
知，在低倍镜 下 HAVS 表面形态呈蜂窝状， 颗粒呈
P
不规则排列，具有丰富的孔隙结构和大的比表面积； 图 4 HAVS 扫描电镜图
P
由 图 4（b）可知；在高倍镜 下 HAVS 表面疏松多孔， Fig.4 SEM image of HAVSP
P
孔隙较大，具备较高的比表面积。HAVS 有粗糙的 表 3 HAVS 主要元素组成
P
P
表面和紧密的微孔结构，可以为生物膜的生长提供 Table 3 Main element composition of HAVSP
理想环境， 且 HAVS 比表面积较大，利于微生物的 元 质量占 质量占比偏 原子占 元 质量占 质量占比偏 原子占
P
生长，提高对氮、磷的吸附效果 [21-22] 。 素 比/% 差/% 比/% 素 比/% 差/% 比/%
HAVS 的 X 射线能谱仪结果如 表 3 所示。由 Fe 6.12 0.14 1.75 P 0.07 0.03 0.03
P
表 3 可知，HAVS 主要 由 Fe、Si、A 等元素组成， Al 8.21 0.08 4.86 N 0.00 0.52 0.00
P
l
且 Fe、A 等金属离子占比较大，其中 A 占比为 Si 10.42 0.09 5.93 C 41.32 0.32 54.96
l
l
Ca 0.08 0.03 0.03 O 31.50 0.24 31.46
8.21%，F 占比 为 6.12%。HAVS 中 的 A 以无定型
P
l
e
