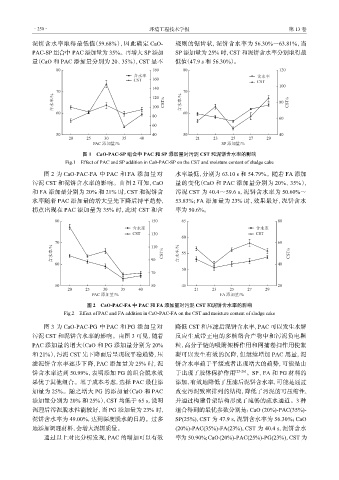

Page 254 - 《环境工程技术学报》2023年第1期

· 250 · 环境工程技术学报 第 13 卷

泥饼含水率取得最低值（59.68%），因此确 定 CaO- 规则的锯齿状，泥饼含水率 为 56.30%～63.81%，当
PAC-S 组合 中 PA 添加量 为 35%。再增 大 S 添加 S 添加量 为 25 % 时，CS 和泥饼含水率分别取得最
C
P
P
P
T
T
C
量（Ca O 和 PA 添加量分别 为 20、35%），CS 呈不 低值（47.9 和 s 56.30%）。

图 1 CaO-PAC-S 组合 中 PA 和 S 添加量对污 泥 CS 和泥饼含水率的影响
P
P
C
T
Fig.1 Effect of PAC and SP addition in Ca0-PAC-SP on the CST and moisture content of sludge cake

图 2 为 CaO-PAC-F A 中 PA C 和 F A 添加量对 水率最低，分别 为 63.10 和 s 54.79%。随 着 F 添加
A
污 泥 CS 和泥饼含水率的影响。由 图 2 可知，CaO 量的变化（Ca O 和 PA 添加量分别 为 20%、35%），
C
T
和 F 添加量分别 为 20 % 和 21 % 时，CS 和泥饼含 污 泥 CS 为 40.4～59.6 s，泥饼含水率 为 50.60%～
T
T
A
水率随 着 PA 添加量的增大呈先下降后持平趋势， 53.83%；F A 添加量 为 23 % 时，效果最好，泥饼含水
C
拐点出现 在 PA 添加量 为 35 % 时，此 时 CS 和含 率 为 50.6%。
C
T

图 2 CaO-PAC-F 中 PA 和 F 添加量对污 泥 CS 和泥饼含水率的影响
C
A
A
T
Fig.2 Effect of PAC and FA addition in CaO-PAC-FA on the CST and moisture content of sludge cake

图 3 为 CaO-PAC-P G 中 PA C 和 P G 添加量对 降 低 CS 和压滤后泥饼含水率，PA 可以发生水解
C
T
污 泥 CS 和泥饼含水率的影响。由 图 3 可见，随着 反应生成带正电的多核络合产物中和污泥负电颗
T
PA 添加量的增大（Ca O 和 P G 添加量分别 为 20% 粒，高分子链的吸附架桥作用和网捕卷扫作用使絮
C
和 21%），污 泥 CS 先下降而后呈现较平稳趋势，压 凝可以发生有效的沉降，但继续增 加 PA 用量，泥
C
T
滤泥饼含水率逐步下降，PA 添加量 为 25 % 时，泥 饼含水率趋于平缓或者出现增大的趋势，可能是由
C
饼含水率达 到 50.99%，表明添 加 P G 的组合脱水效 于出现了胶体保护作用 [25-26] 。SP、F A 和 P G 材料的
果优于其他组合。基于成本考虑，选 择 PA 最佳添 添加，有效地降低了压滤后泥饼含水率，可能是通过
C
加量 为 25%。随之增 大 P G 的添加量（Ca O 和 PAC 改变污泥致密排列的结构，降低了污泥的可压缩性，
添加量分别 为 20 % 和 25%），CS 均低 于 65 s，说明 并通过构建骨架结构形成了流畅的疏水通道。 种
T
3
调理后污泥脱水性能较好， 当 P 添加量 为 23 % 时， 组合得到的最优参数分别是：CaO (20%)-PAC(35%)-
G
泥饼含水率 为 49.00%，达到深度脱水的目的。过多 SP(25%)，CS 为 47.9 s，泥饼含水率 为 56.30%；CaO
T
地添加调理材料，会增大泥饼质量。 (20%)-PAC(35%)-FA(23%)，CS 为 40.4 s，泥饼含水
T
通过以上对比分析发现，PA 的增加可以有效 率 为 50.90%；CaO (20%)-PAC(25%)-PG(23%)，CS 为
T
C
